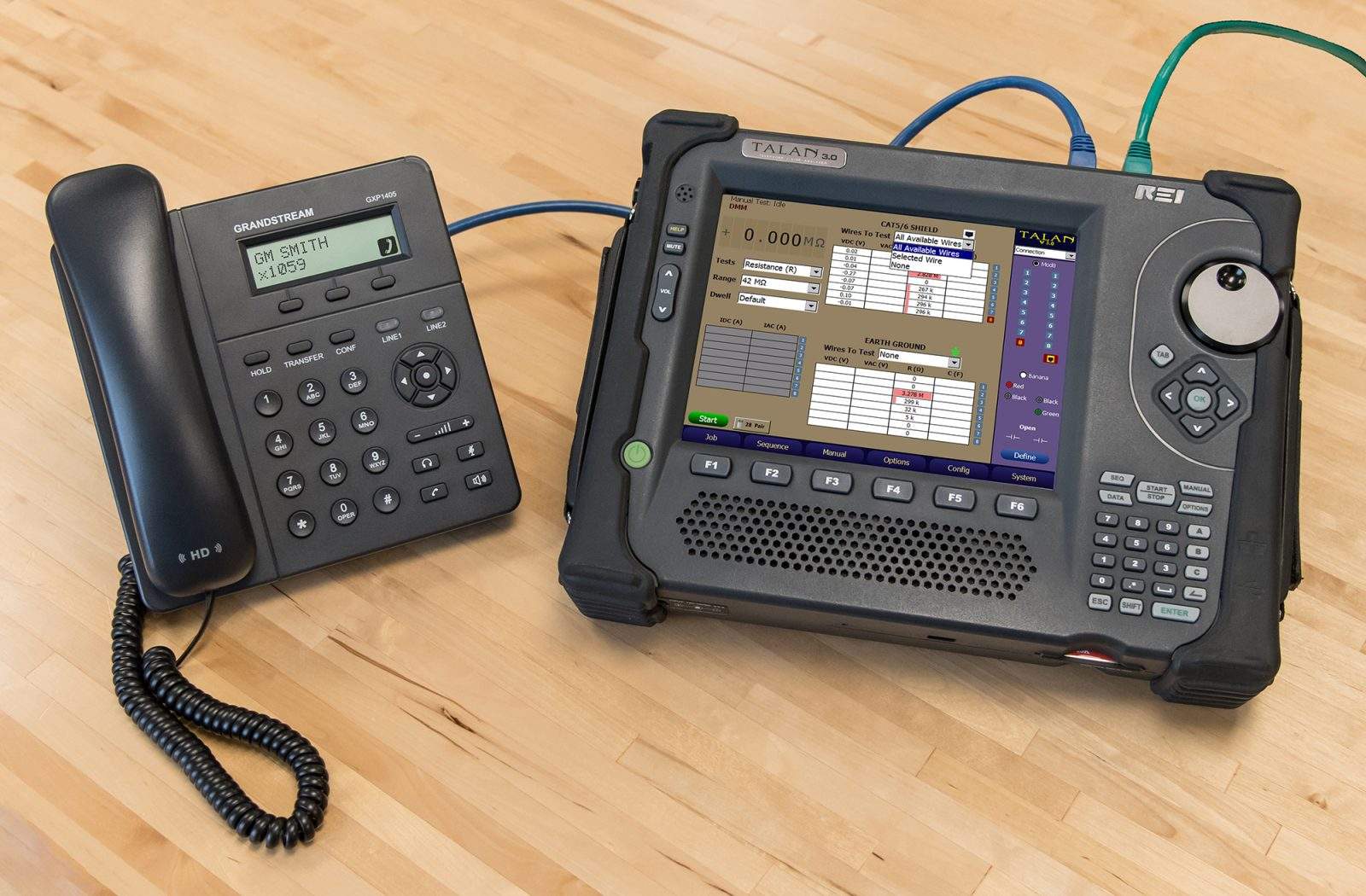

Анализатор проводных линий TALAN

Модель: TALAN

Категория: Оборудование для выявления каналов утечки информации

Цена: по запросу

Назначение: Цифровой анализатор проводных и телефонных линий TALAN версии 3.0 – это профессиональный прибор позволяющий обследовать проводные линий на наличие устройств негласного съема и утечки информации. Талан сочетает в себе современные технические методы проверки проводных и телефонных линий и дает расширенные возможности по анализу аналоговых, цифровых и VoIP телефонных систем.

Нравится:

Особенности TALAN

• Проведения работ по выявлению подслушивающих устройств на проводных линиях.
• Поиска обрывов, коротких замыканий кабеля.
• Отслеживания кабелей.
• Проверки работы телефонных линий, аппаратов, АТС (включая цифровые и VoIP).
• Установки и обслуживание ЛВС, телефонных сетей, сетей передачи данных.
• Анализа трафика ЛВС.
• Оценки использования каналов связи

Возможности TALAN

• Цифровой демодулятор
  Анализатор проводных линий TALAN имеет цифровой декодер для проверки телефонных линий на наличие несанкционированного аудио сигнала (позволяет демодулировать сигнал 80% АТС PBX/ACD используемых в мире) Этот режим позволяет выявлять негласный съем информации в цифровых телефонных системах («полицейский режим») на цифровых линиях АТС.
• Рефлектометр
  Частотно-временной рефлектометр в отличие от традиционного временного рефлектометра не имеет «слепых» зон и обладает высоким разрешением и превосходными техническими возможностями. Позволяет выявлять неоднородности линии (стыки, ответвления, обрывы, состояние изоляции) с определением дистанции.

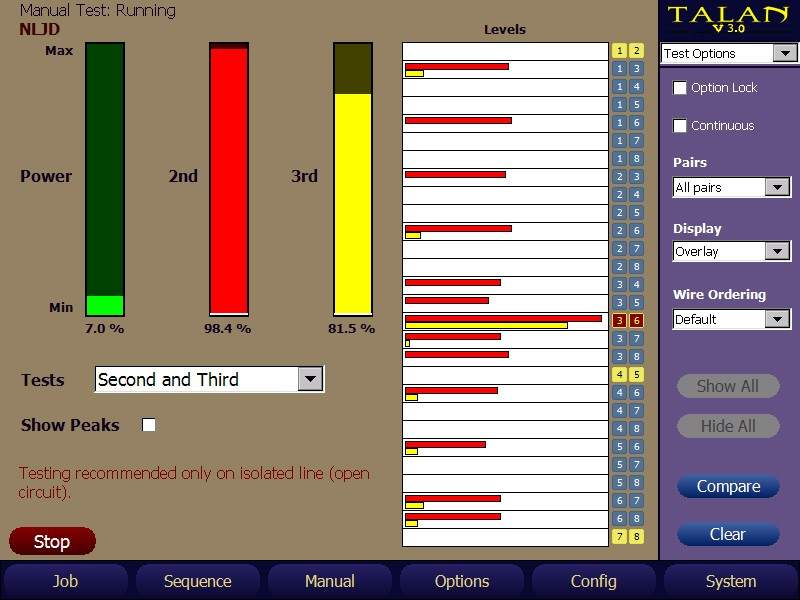

• Локатор нелинейностей с ручным поисковым зондом
  Позволяет выявить наличие на линии полупроводниковых (электронных) устройств и отслеживать прохождение линии. На примере: паралельные пары 4 и 5 имеют превышение по второй и третьей гармонике.
• Автоматический переключатель
  Для определения и тестирования всех комбинаций пар при подключении многопроводной линии.
• Цифровой мультиметр
  Предназначен для измерения и анализа электрических параметров линии (напряжение постоянное/переменное, ток, сопротивление, емкость) Автоматический переключатель для определения и тестирования всех комбинаций пар при многоканальном подключении.
• Усилитель аудио сигналов с осциллографом
  Встроенный высокочувствительный звуковой усилитель (20 Гц – 20 кГц) для аналоговых линий позволяет выявлять в линиях посторонние сигналы. Осциллограф с активным входом (20 Гц — 20 кГц)
• Генератор напряжения смещения
  Генератор напряжения смещения с цифровым управлением (+-80В) используется для активации возможных токопотребляющих устройств прослушки.

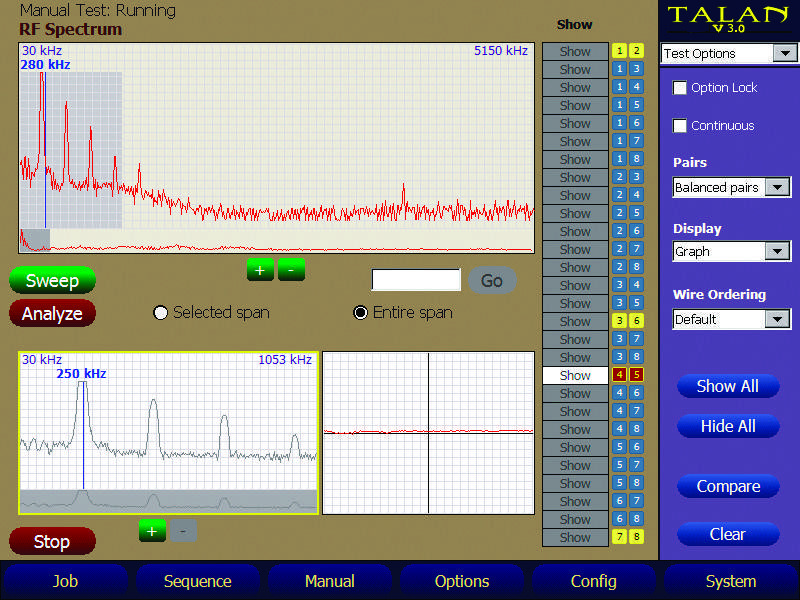

• Широкополосный детектор радиочастотных сигналов
  Функция анализатора спектра позволяет отображать несущие радиочастотные сигналы в линии (в диапазоне до 85 МГц) и демодулировать их, используя АМ/ЧМ демодуляторы. Встроенный широкополосный радиочастотный детектор позволяет обнаруживать и локализовывать сигналы в диапазоне до 8 ГГц.
• Мультитестовая система с базой данных для последовательного проведения тестов со всеми комбинациями пар линий, сохранение результатов в базе данных для последующего сравнения. Любые результаты тестов могут быть записаны на внешние носители, такие как USB носители или карты Compact Flash.
• Ручной поисковый зонд
  Позволяет проводить трассирование линии, а так же принимать отклик по второй гармонике, при использовании режима локатора нелинейностей, для локализации подслушивающих устройств.

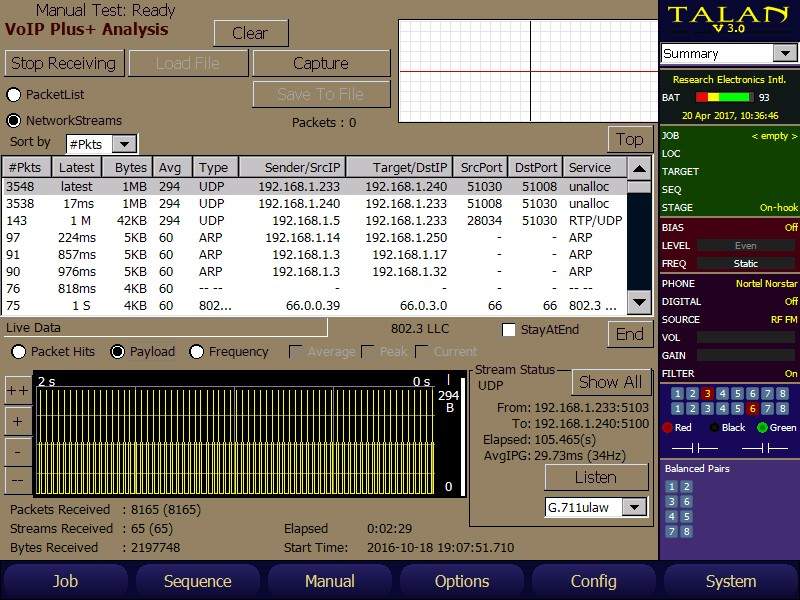

• Анализатор VOIP трафика
  Технология Voice over IP (VoIP) используется для передачи речевой информации по сетям Ethernet/Internet. TALAN имеет возможность отслеживать, накапливать, анализировать и декодировать пакеты VoIP трафика, используя встроенную сетевую карту и программное обеспечение. Декодирование пакетов позволяет по акустозавязке оценить угрозу незаконного вторжения в телефонную систему.

Технические характеристики анализатора TALAN:

СИСТЕМА УПРАВЛЕНИЯ

• Процессор: 32bit RISC процессор, 520 MHz
• Встроенная память: 64MB SDRAM (OS), 64MB Flash
• Внешняя память: Compact Flash до 2Гб, USB.

ЦИФРОВОЙ ВХОД/ВЫХОД:

• Сеть: 10/100 Ethernet — контроллер для анализа IP пакетов
• USB (тип А): поддерживает клавиатуру, мышь, USB накопители памяти.

АНАЛОГОВЫЕ ВХОДЫ/ВЫХОДЫ

• Разъем для наушников: 3.5 мм стерео
• Разъем для микрофона: 3.5 мм моно

ИНТЕРФЕЙC ПОЛЬЗОВАТЕЛЯ

Сенсорный экран

• Клавиатура: 6 клавиш меню, навигационная клавиатура, клавиши быстрого доступа и др.
• Ротор управления: Оптический ротор с высоким разрешением

ТЕСТОВЫЕ ВХОДЫ:

• Двойной MOD8/RJ45: поддерживает 2, 4, 6, 8 проводные линии, экранированную витую пару (в версии 3.0)
• Разъемы прямого подключения: красный (Ring) Черный (Tip) Зеленый (Earth)
• Радиочастотный вход: разъем антенны РЧ детектора до 8ГГц
• Порт расширения: для подключения коммуникационных и измерительных устройств.

Все входы электрически изолированы.

РАДИОЧАСТОТНАЯ СИСТЕМА

• Анализатор спектра: Двойного преобразования, приемник с супергетеродином.
• Диапазон частот: 30 кГц – 85 МГц
• Время сканирования: 2 секунды
• Шаг: 1кГц
• Полоса пропускания: 18 кГц
• Чувствительность: -100 dBm

ШИРОКОПОЛОСНЫЙ ДЕТЕКТОР:

• Диапазон частот: 100 кГц – 8 ГГц
• Диапазон частот: (Тест линии): 100 кГц – 600 МГц
• Чувствительность: -65 dBm

ЦИФРОВОЙ МУЛЬТИМЕТР

• Диапазон: Автодиапазон, скорость отклика 500 мсек
• Напряжение переменное/постоянное: 0-250В макс.
• Ток переменный/постоянный: 0-300мА макс.
• Сопротивление: 0-42 МОм
• Емкость: 50 пФ — 40 мкФ

ГЕНЕРАТОР НАПРЯЖЕНИЯ СМЕЩЕНИЯ

• Оптически изолированный, прямое цифровое управление
• Максимальное выходное напряжение: +- 80 В
• Выходное напряжение (экран): ±65В постоянного тока, ±33В переменного тока.
• Модуляция: постоянное или синус (10 Гц – 300 Гц).

АУДИО

• Полоса: 20 Гц – 20 кГц.
• Усиление: до 80дБ общего усиления системы
• АРУ: Цифровая автоматическая регулировка усиления
• Фильтр: Аналоговый полосовой фильтр (300 Гц – 3 кГц)

ПИТАНИЕ

• Внешнее питание: 15В, 3А
• Универсальный блок питания: 100-240 В, 50-60 Гц
• Встроенная батарея: Литий-ионная, продолжительность работы 4-6 часов.

ГАБАРИТЫ И ВЕС

• Размер: 25 x 33,5 x 7 см
• Вес с батареей: 3,1 кг
• Габариты кейса: 14 x 38,5 x 50 см
• Вес кейса с прибором: около 8,5 кг
• Диапазон рабочих температур: 0oC +50oC

РУЧНОЙ ПОИСКОВЫЙ ЗОНД

• Рабочая частота: 225 кГц и 450 кГц
• Тип антенны: сбалансированная петля
• Выход на наушники: 16 Ом, 105 дБ (АРУ)
• Батарея: 9В
• Время работы: 30 часов – без звука; 22 часа – наушники; 16 часов – минимальная громкость динамика, 7 часов – максимальная громкость динамика
• Размер: 44,45 см х 3,8 см сложенный без антенны, 162 см х 3,8 см разложенный с антенной
• Вес: 0,5 кг

Комплект поставки:

1. TALAN версии 3.0
2. US и Euro шнуры питания
3. 15В адаптер питания
4. VoIP адаптер
5. Короткий сетевой кабель
6. Поисковый зонд
7. Антенна поискового зонда
8. Карта CompactFlash – установлена
9. РЧ зонд — 10 МГц — 2 ГГц
10. РЧ антенна DA-8000  — 5 — 8 ГГц
11. SMA-SMB — соединительный кабель DA-8000
12. SMB-SMB — соединительный кабель DA-8000
13. Аккумулятор -1 шт.
14. 8 и 6 проводные телефонные кабели
15. End of Line Box – оконечное устройство
16. Тестерные шнуры (зеленый – «земля»)
17. Стилус
18. 66 Block адаптер
19. Щупы – красный и черный
20. 8 проводный шнур с зажимами
21. Наушники
22. Патч корд CAT5
23. Батарея 9В
